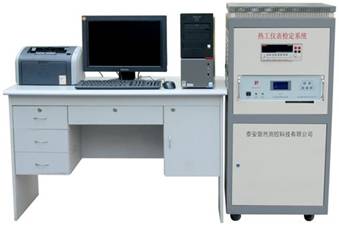

ZRJ-03型智能化热工仪表检定系统
概述:
本系统为ZRJ系列热工仪表检定系统中的基本配置,主要用于自动检定/校准各种工作用热电偶、工业热电阻、一体化温度变送器、膨胀式温度计、温度二次仪表等温度仪表及各种温度传感器,扫描开关为6通道;检定炉精密控温采用软件算法执行机构;配置相应的温度仪表校验仪可开展温度二次仪表的自动检定。
检定\校准项目一览表
功 能 |
分 度 号 |
等 级 |
备 注 |
工作用热电偶 |
S、R、短S、短R |
Ⅰ、Ⅱ级 |
工作用贵金属热电偶 |
B |
Ⅱ、Ⅲ级 |
||
K、N、E、J、T、WRe、EA-2等 |
Ⅰ、Ⅱ、Ⅲ级 |
工作用廉金属热电偶 |
|
工业热电阻 |
Pt100、Pt10、Cu100、Cu50 |
A、B级 |
二线、三线、四线制 |
PtX(X=500、1000…..)CuX |
|||
一体化温度变送器 |
0-10mA
、4-20mA、0-10V等 |
|
配热电偶、热电阻等 |
温度二次仪表 |
动圈式温度指示位式调节仪、数字温度指示调节仪、工业过程测量记录仪 |
||
膨胀式温度计 |
高精密玻璃温度计、工作用玻璃温度计、双金属温度计、压力式温度计 |
基本配置清单
序 |
配套设备名称 |
型 号 |
数量 |
备注 |
1 |
低电势扫描/控制器* |
TZ.SC-03或PR106 |
1台 |
6通道 |
2 |
综合接线台 |
6通道 |
1台 |
含三线制电阻转换器 |
3 |
接口板/线 |
|
1套 |
|
4 |

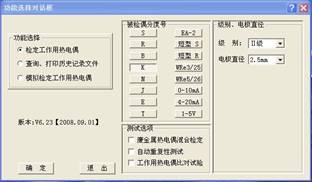

专用检定软件 |
|
1套 |
|
5 |
数字万用表 |
KEITHLEY2000 |
1台 |
|
6 |
系统控制柜 |
PR370 |
1台 |
|
7 |
微机 |
|
1台 |
|
8 |
打印机 |
|
1台 |
|
9 |
热电偶检定炉 |
KRJ-600 |
1台 |
|
10 |
热电偶检定炉 |
KRJ-300 |
1台 |
|
11 |
高温热电偶检定炉 |
KRJ-H |
1台 |
B型电偶检定选用 |
12 |
标准热管恒温槽* |
PR600系列 |
1台 |
可代替油(水)槽 |
13 |
标准油槽 |
PR511-300 |
1台 |
|
14 |
标准水槽 |
PR521-095 |
1台 |
|
15 |
低温槽* |
PR531系列 |
1台 |
|
16 |
冰柜、冰桶、刨冰机* |
|
1套 |
自制冰点 |
17 |
一等标准热电偶(S) |
|
1支 |
|
18 |
一等标准热电偶(B) |
|
1支 |
B型热电偶时选用 |
19 |
二等标准铂电阻 |
|
1支 |
|
20 |
二等标准水银温度计组 |
|
1套 |
|
21 |
读数望远镜 |
|
1台 |
|
22 |
热工仪表校验仪* |
PR230 |
1台 |
|
23 |
计算机工作台、椅 |
|
1套 |
|
24 |
附件* |
|
1套 |
|
|
|
|
|
|
备注:* 低电势扫描/控制器可选用接线柱在前面的TZ.SC-03型,亦可选用接线柱在后面,前面板带有液晶显示屏的PR106型。
* PR600系列标准热管恒温槽,介质密封、环保清洁,可代替标准油(水)槽。
* 低温槽温度范围(-80、-60、-40、-30、-20、-10)℃~
* 附件提供专用信号线、石英管、玻璃管、高铝棉等。
* 热工仪表校验仪可选:PR230型便携式多功能校验仪、欧隆强M8916便携式过程信号校验仪、CA71便携式过程信号校验仪、JY823特稳携式校验仪等。
* 热电阻检定
* 具体配置,视用户开展检定项目选择。
