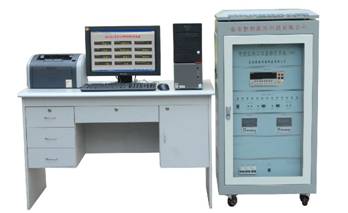

ZRJ-06型热电偶、热电阻自动检定系统
概述:
本系统能够同时开展热电偶、热电阻的检定,亦可分别检定热电偶或热电阻,扫描开关为10通道,恒温设备采用智能仪表精密控温,
检定\校准项目一览表:
功 能 |
分 度 号 |
等 级 |
备 注 |
工作用热电偶 |
S、R、短S、短R |
Ⅰ、Ⅱ级 |
工作用贵金属热电偶 |
B |
Ⅱ、Ⅲ级 |
||
K、N、E、J、T、WRe、EA-2等 |
Ⅰ、Ⅱ、Ⅲ级 |
工作用廉金属热电偶 |
|
工业热电阻 |
Pt100、Pt10、Cu100、Cu50 |
A、B级 |
二线、三线、四线制 |
PtX(X=500、1000…..)CuX |
基本配置清单:
序 |
配套设备名称 |
型 号 |
数量 |
备注 |
1 |
低电势扫描/控制器* |
PR111 |
2台 |
10通道 |
2 |
综合接线台 |
10通道 |
2台 |
含三线制电阻转换器 |
3 |
接口板/线 |
|
1套 |
|
4 |
专用检定软件 |
|
1套 |
|
5 |
数字万用表 |
KEITHLEY2000 |
1台 |
|
6 |
系统控制柜 |
PR370 |
1台 |
|
7 |
微机 |
|
1台 |
|
8 |
打印机 |
|
1台 |
|
9 |
热电偶检定炉 |
KRJ-600 |
1台 |
|
10 |
热电偶检定炉 |
KRJ-300 |
1台 |
|
11 |
热电偶清洗退火装置 |
PR360 |
1台 |
可选 |
12 |
标准热管恒温槽* |
PR600系列 |
1台 |
可代替油(水)槽 |
13 |
标准油槽 |
PR511-300 |
1台 |
|
14 |
标准水槽 |
PR521-095 |
1台 |
|
15 |
低温槽* |
PR531系列 |
1台 |
|
16 |
冰柜、冰桶、刨冰机* |
|
1套 |
自制冰点 |
17 |
一等标准热电偶(S) |
|
1支 |
|
18 |
二等标准铂电阻 |
|
1支 |
|
19 |
计算机工作台、椅 |
|
1套 |
|
20 |
附件* |
|
1套 |
|
|
|
|
|
|
备注:* 两台10 通道扫描器可分别使用,亦可同时使用,完成热电偶、热电阻的同时检定。
* PR600系列标准热管恒温槽,介质密封、环保清洁,可代替标准油(水)槽。
* 低温槽温度范围(-80、-60、-40、-30、-20、-10)℃~
* 附件提供专用信号线、石英管、玻璃管、高铝棉等。
* 热电阻检定0℃点可采用-10℃~95℃的低温槽检定,亦可使用自制冰水混合物检定。
